Competenza
Proponiamo strumenti di caratterizzazione su nanoscala altamente innovativi

Assistenza
Proponiamo le migliori soluzioni possibili alla nostra clientela, grazie alla nostra competenza e capacità di ascolto.

Test
Eseguiamo prove e misurazioni conto terzi con gli strumenti di nostra proprietà installati nei nostri uffici
Perchè Nanos SEM
NANOS di Semplor è IL NUOVO SEM da banco, progettato da zero in Olanda affidabile e dai costi di esercizio contenuti. Perchè affidarsi alla tecnologia Nanos?
Costi di esercizio contenuti
Maggior Risoluzione di immagine
Interventi di assistenza

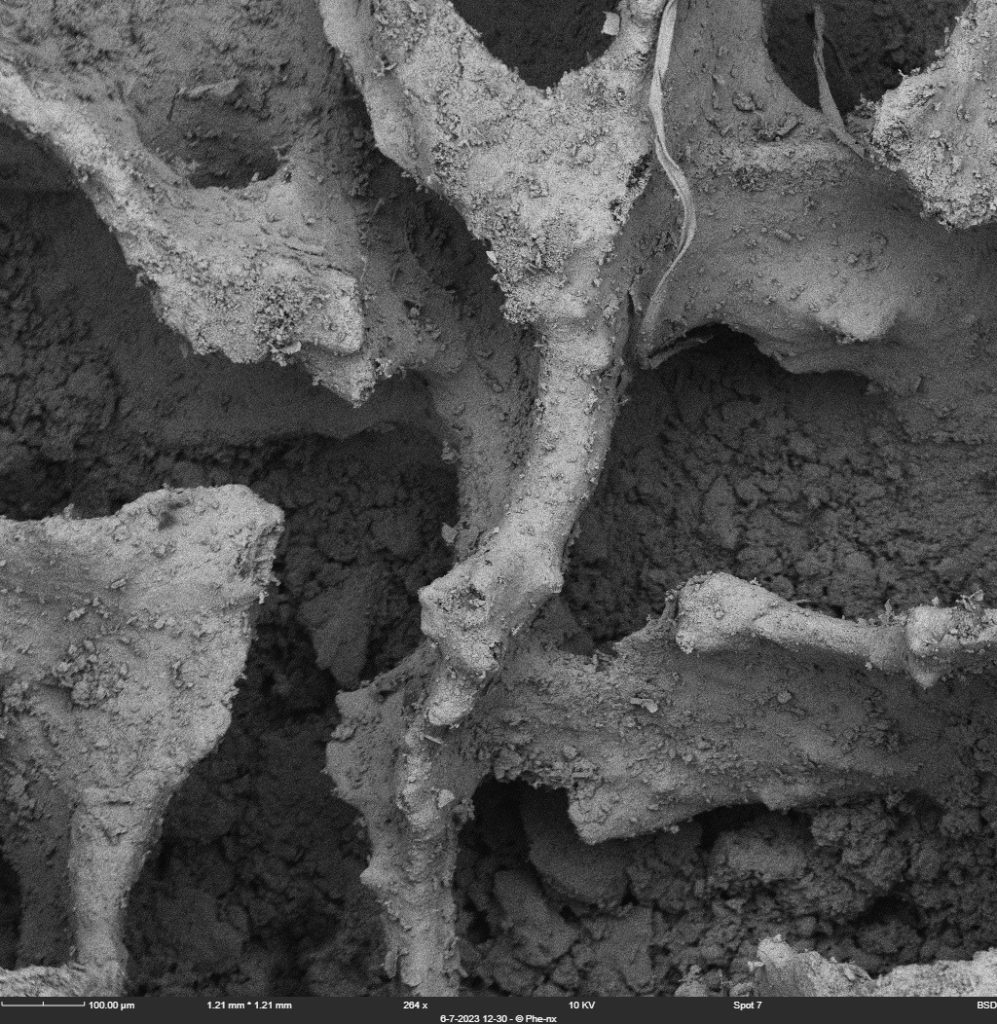

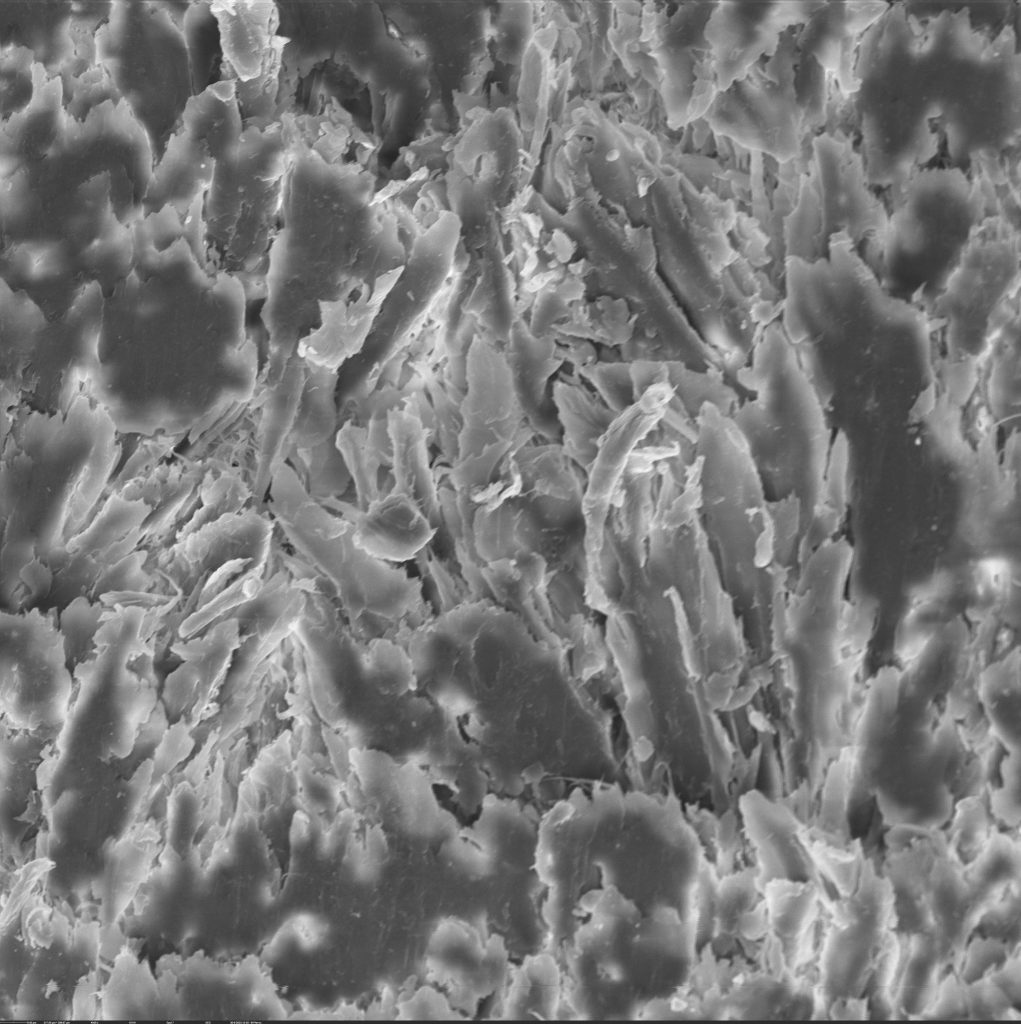

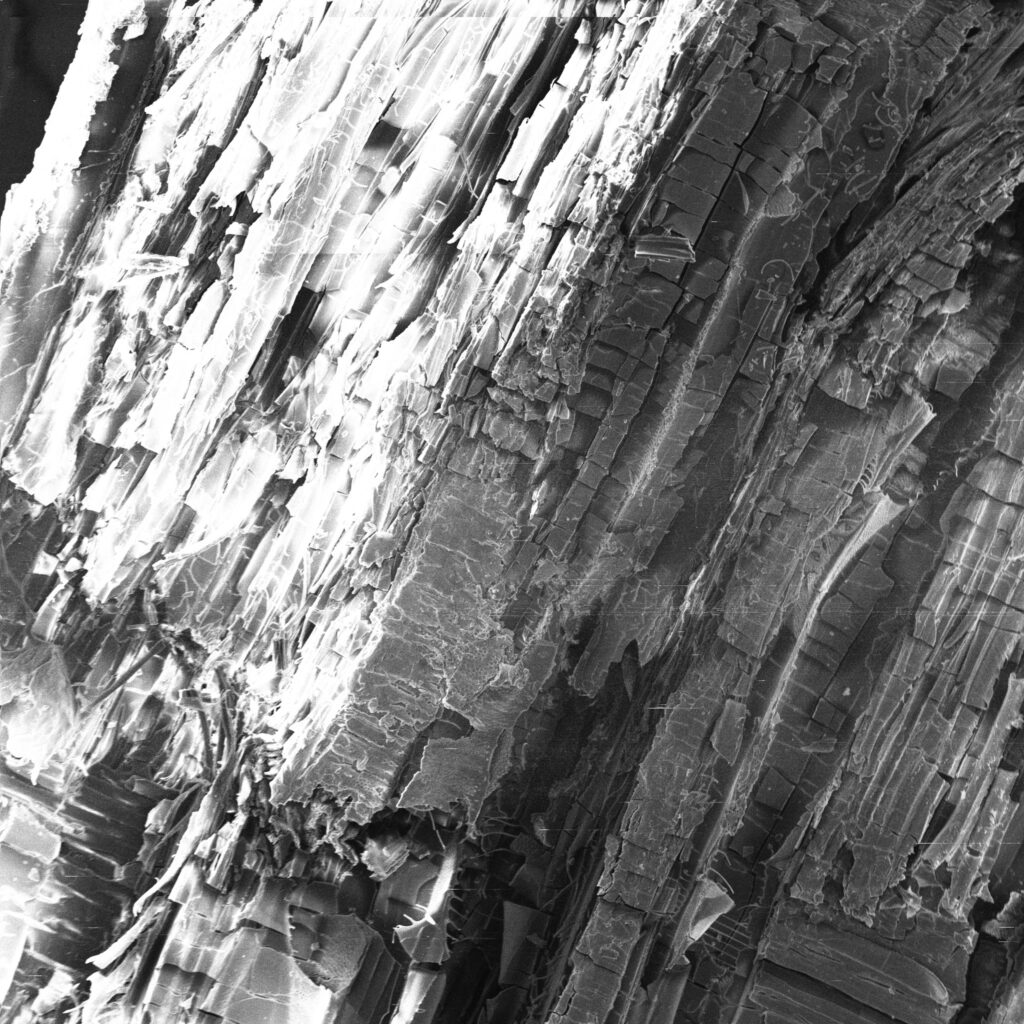

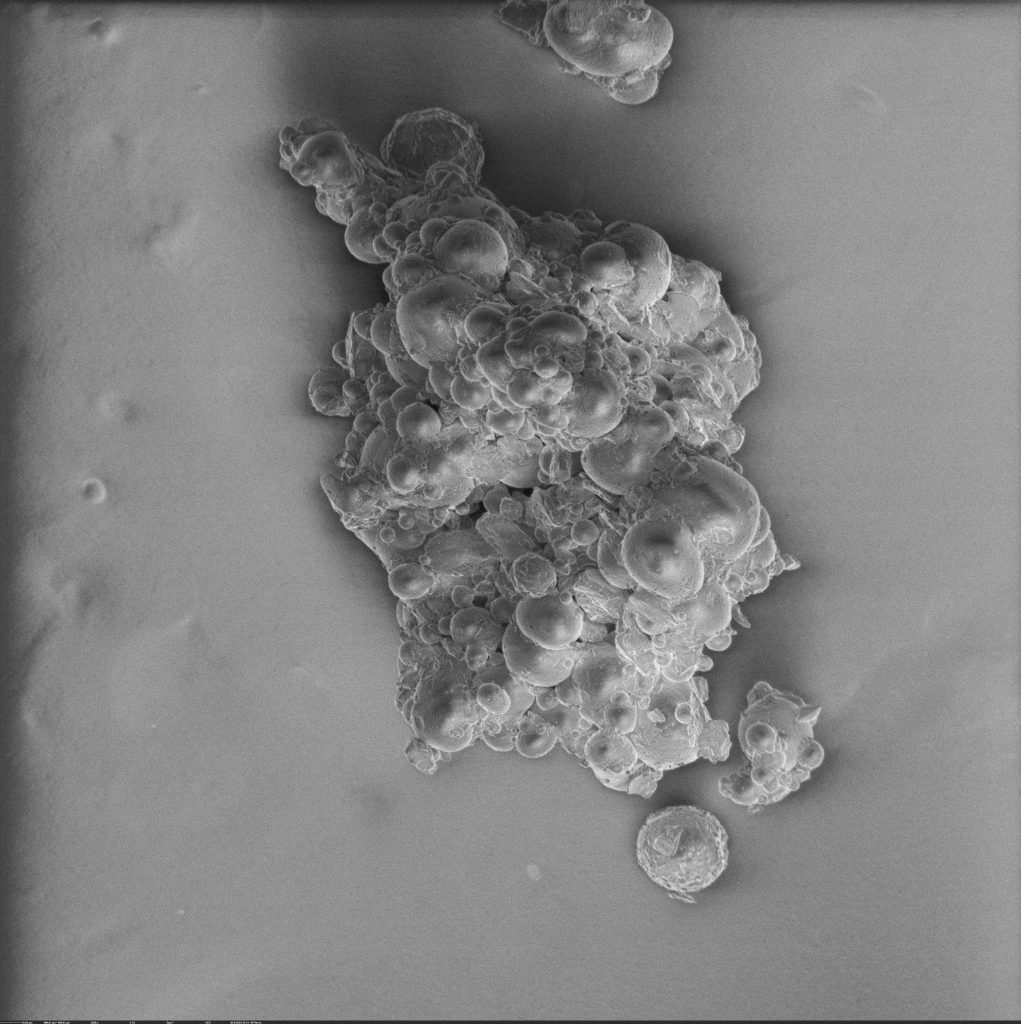

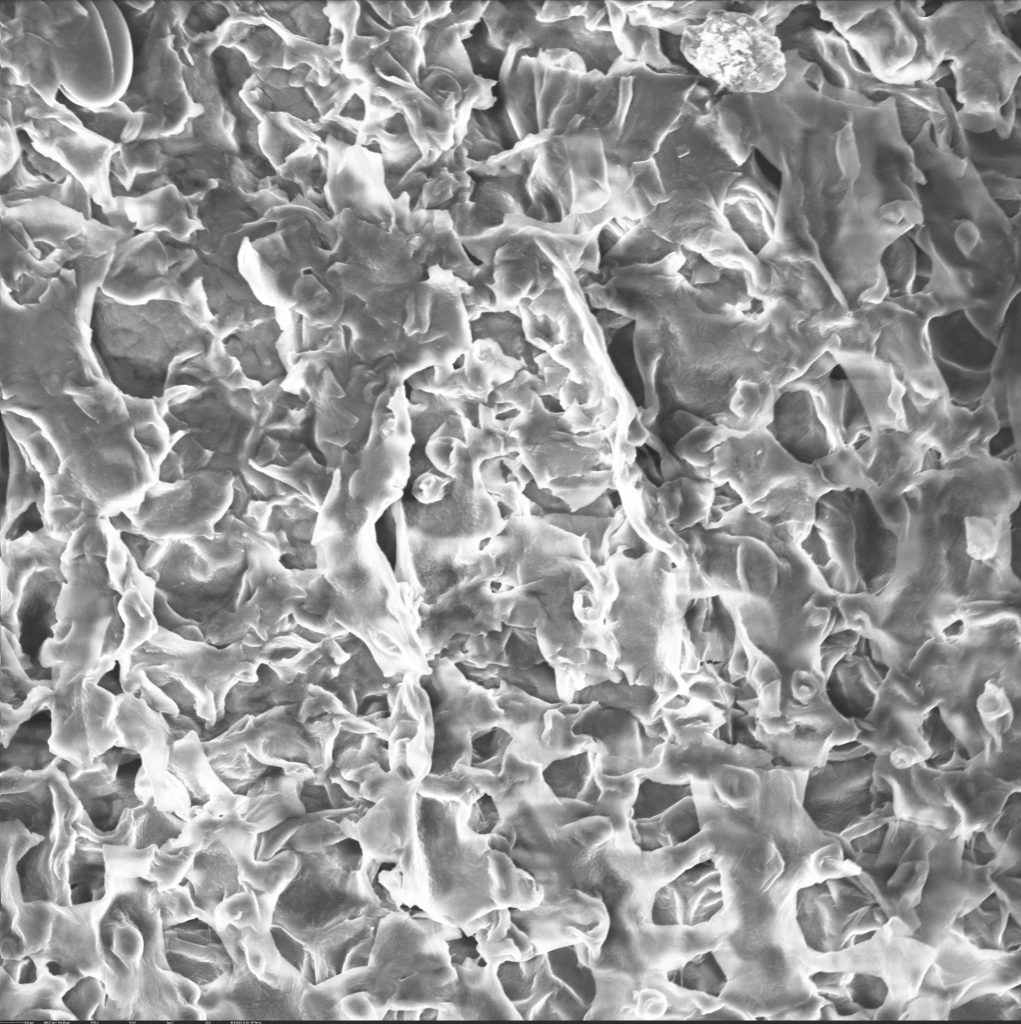

Qualità di imaging senza compromessi
Rendiamo il SEM accessibile a chiunque e dovunque.

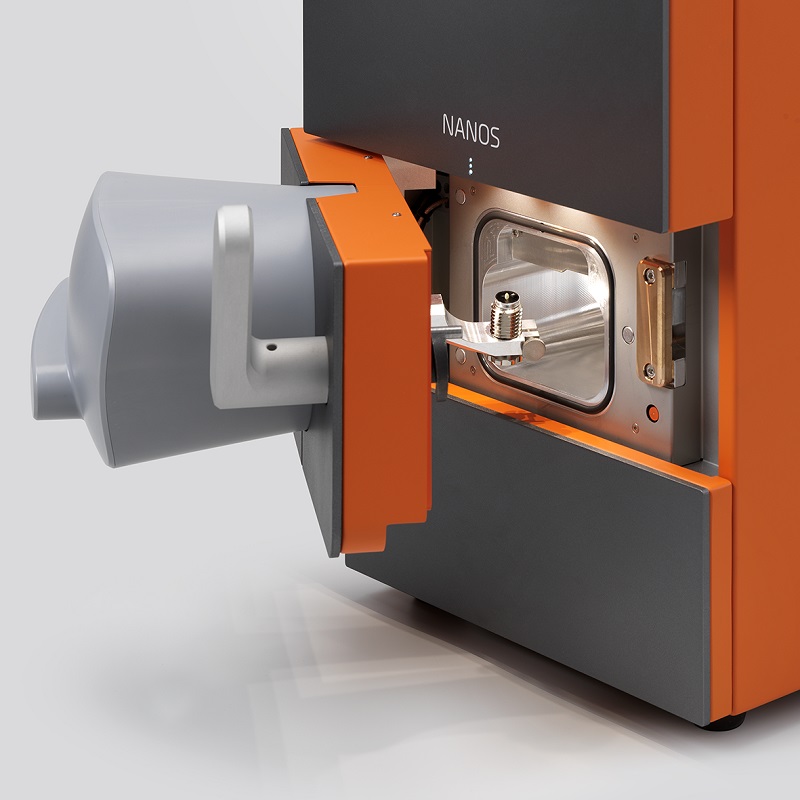

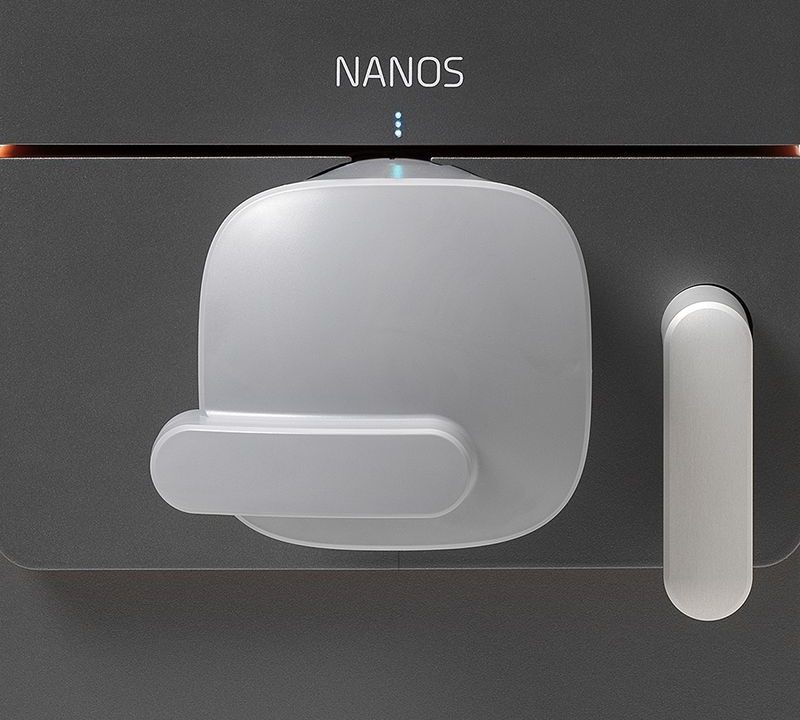

Il NANOS è un microscopio elettronico a scansione (SEM) da banco completo e conveniente. È costruito utilizzando la tecnologia più recente, fornisce immagini SEM e di qualità impeccabile e analisi elementale. Il suo design è robusto e moderno, il che lo rende perfetto per la ricerca e lo sviluppo e l'industria.


- Risoluzione. La risoluzione del Nanos è <10nm, la qualità dell’imaging da vero e proprio “floor SEM”.
- Facilità di utilizzo, grazie all’interfaccia software moderna ed intuitiva.

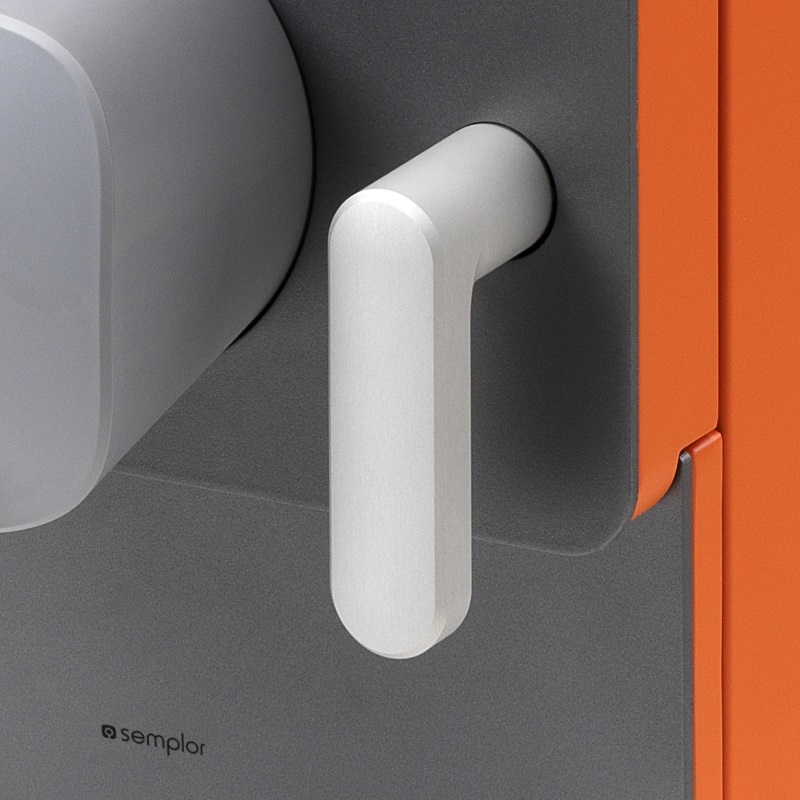

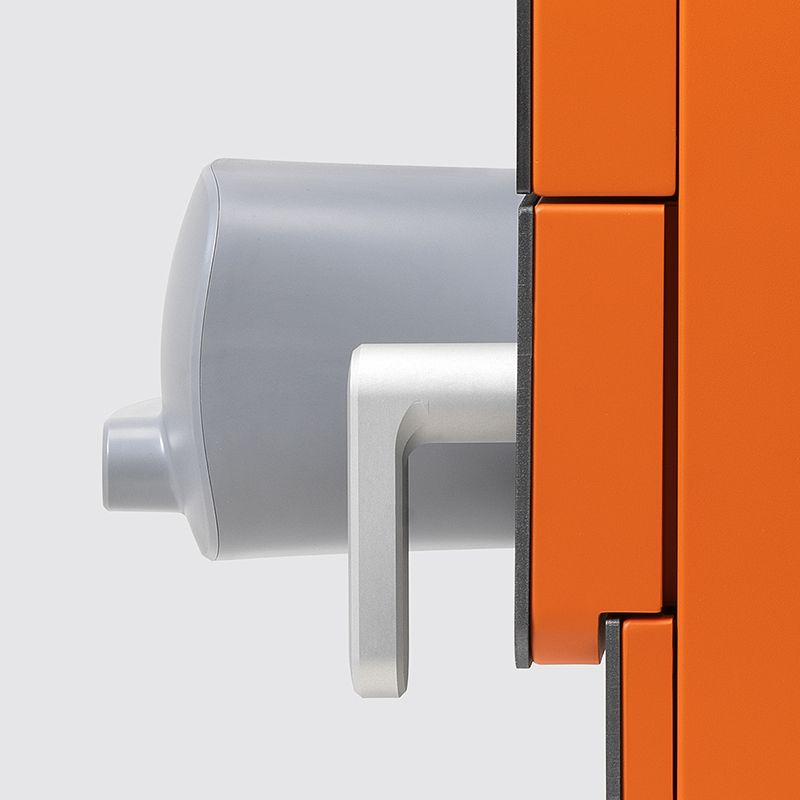

- Affidabilità e facilità di Service. Nella progettazione del NANOS sono stati usati i moderni principi del “Design for Reliability and Maintenance”
- Costi di esercizio contenuti. La tecnologia di cui il NANOS è dotato consente di preservare la vita del filamento, riducendo in tal modo il costo per il consumabile.
- Integrazione della microanalisi EDS. NANOS nasce con questa importante funzione integrata, non è necessario quindi acquistare alcuna sonda da terze parti.
SEM da banco (scanning electron microscope)
Ricerca & Sviluppo
Nel campo della ricerca scientifica, il SEM è ampiamente utilizzato nella caratterizzazione di materiali e microstrutture. Ad esempio, nella metallurgia, il SEM permette di esaminare la struttura dei materiali metallici, rilevare inclusioni, porosità e difetti, fornendo informazioni fondamentali per migliorare le proprietà meccaniche e la durabilità dei materiali utilizzati in diverse applicazioni.


SEM da banco (scanning electron microscope)
Industria

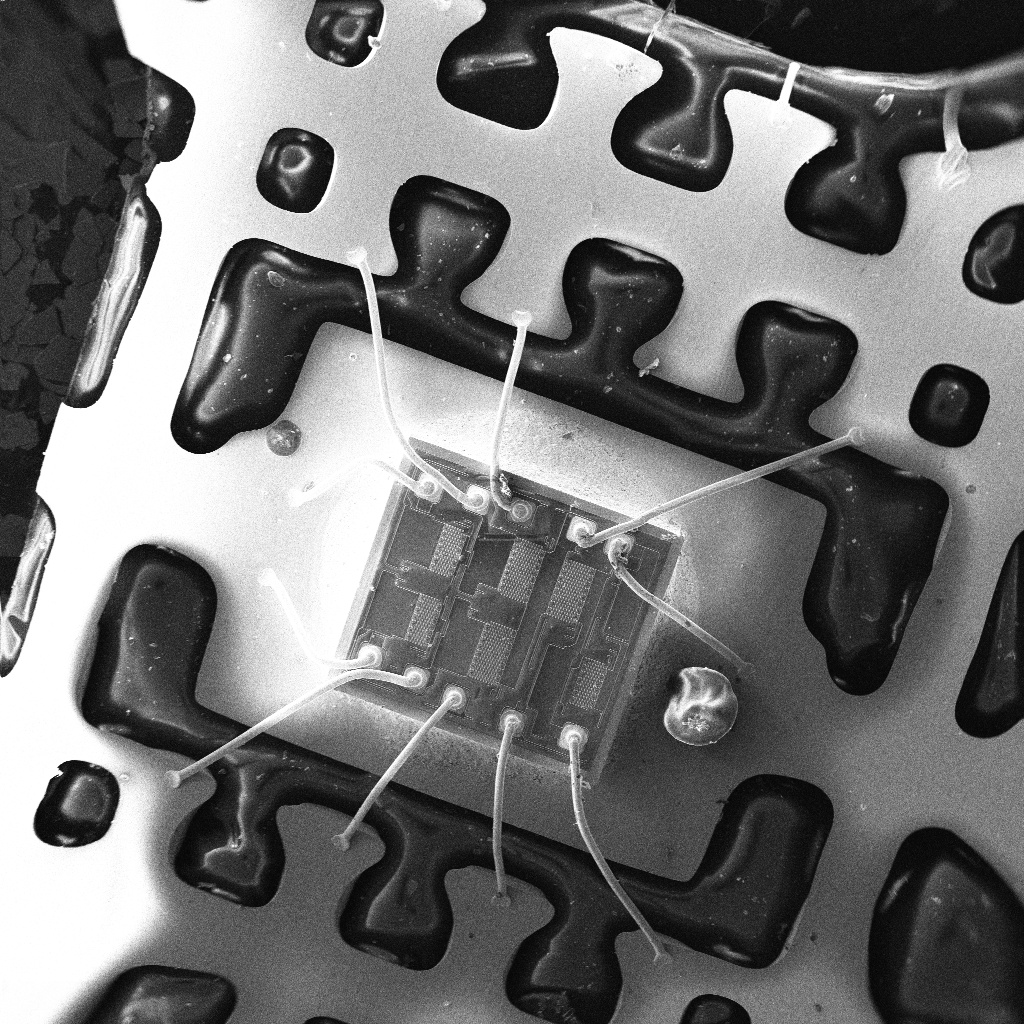

Nell'industria il Microscopio Elettronico a Scansione (SEM) è uno strumento diagnostico e analitico estremamente prezioso. La sua alta risoluzione e capacità di imaging consentono un'analisi approfondita delle superfici e delle microstrutture dei materiali, fornendo informazioni chiave per migliorare la qualità dei prodotti, risolvere problemi di produzione e sviluppare nuove tecnologie.
